Океан 214 схема переделка укв

Перестройка блока УКВ Океана 214, Селены 215, 216 на ФМ.

В таблице на схеме приведены ёмкости для блоков УКВ-Е, можно применить и такие номиналы. Я произвожу сопряжение по иному принципу. Обоснование приведено в инструкции по перестройке Океана 209, повторяться незачем.

На ФМ УВЧ склонен к самовозбуждению, а гетеродин не склонен, поэтому изменён режим транзистров по постоянному току.

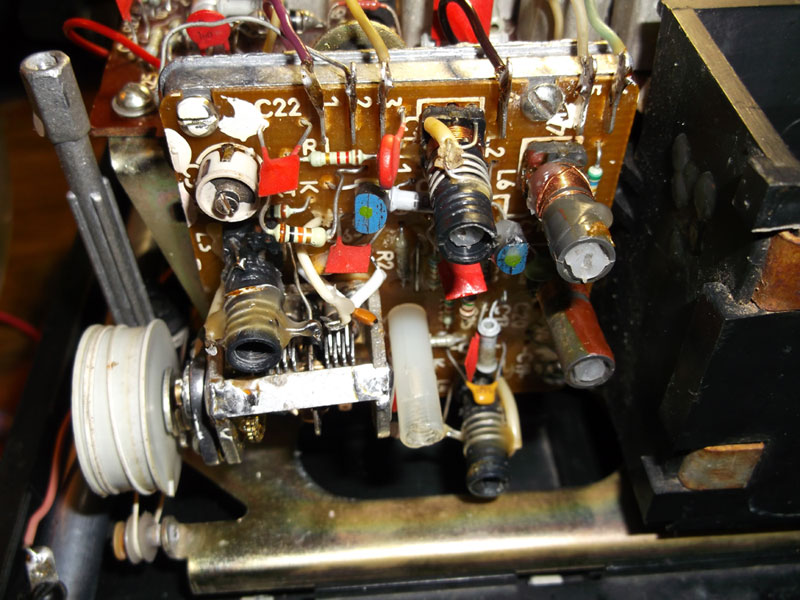

Поскольку сердечник L3 латунный (большая удача), в ней должно быть 5 витков.

Параллельная ёмкость коллекторного контура увч образована делителем С9 С12, куда и подключён вход смесителя. Зачем? Есть же отвод. Делитель пришлось удалить, нужный конденсатор там не подобрать. Смеситель подключается к полному контуру через малую ёмкость. Строится будет при помощи С5.

Для повышения выходного напряжения между контурами ПЧ добавлена емкостная связь.

Селективность блока УКВ гораздо выше чем в Океане 209, зато параметры ФСС катастрофически плохи, его ширина около полумегагерца, для работы на ФМ не годен.

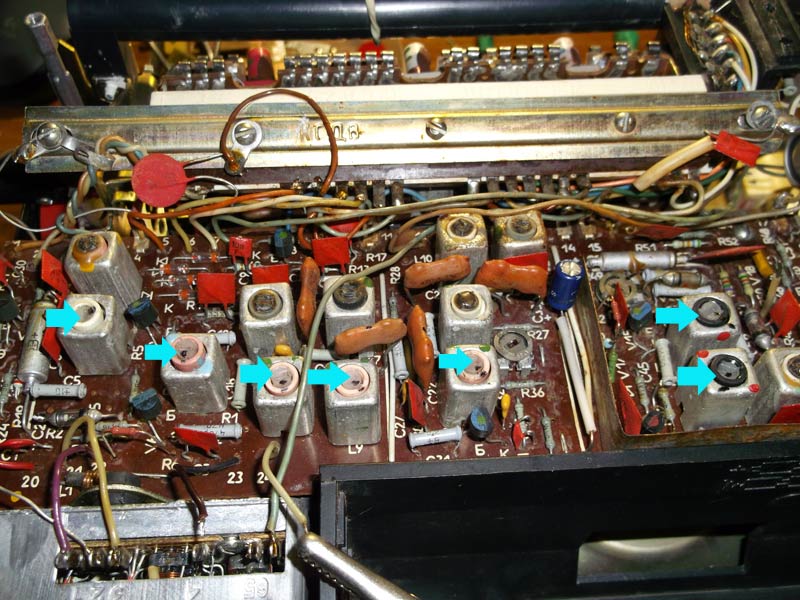

Настройка Первое что нужно сделать: настроить контура ПЧ после замены тонкоплёночных конденсаторов, я как раз забыл. Меняющих все подряд электролиты считаю уебанами, которым в электронике делать нечего, но в случае с тонкоплёночным дерьмом такой подход единственно верный и безальтернативный.

Чтобы избежать бесполезной ебли, между блоком укв и упч включается керамический фильтр. Контура упч настраиваются просто по максимуму выходного напряжения на одном из плеч детектора отношений. После чего подстраивается фазосдвигающий контур по минимуму хрипящих искажений.

Раз селективность блока УКВ велика, требуется достаточно точное сопряжение, речь уже не о потере чувствительности, иначе станции на части шкалы просто никак не будут приниматься. Обязательно требуется хотя бы частотомер, настройка вслепую тут по результативности сравнима с лотереей.

Далее проверяется работа на 90 мгц. Пробной подстройкой контуров определяется направление ухода резонанса фильтров и, если необходимо корректируется емкость и вводится сердечник, после чего настройку следует повторить.

Печальная и известно чем закончившаяся тенденция: без доработки новая модель уступает по приёму старому Океану 209. Этот только на укв, Океан 222 уже везде сливает. Не знаю чем руководствовались разработчики данной модели когда въебали в переносной моно приёмник на дискретных компонентах широкий ФСС, может и есть какое-то оправдание, качество звука там, квартальная премия. но вселенская справедливость беспристрастна и неумолима — они заслужили страдания. За что ранняя импотенция и нищенская пенсия? А вот за что!

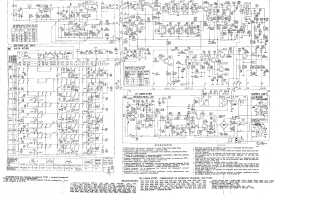

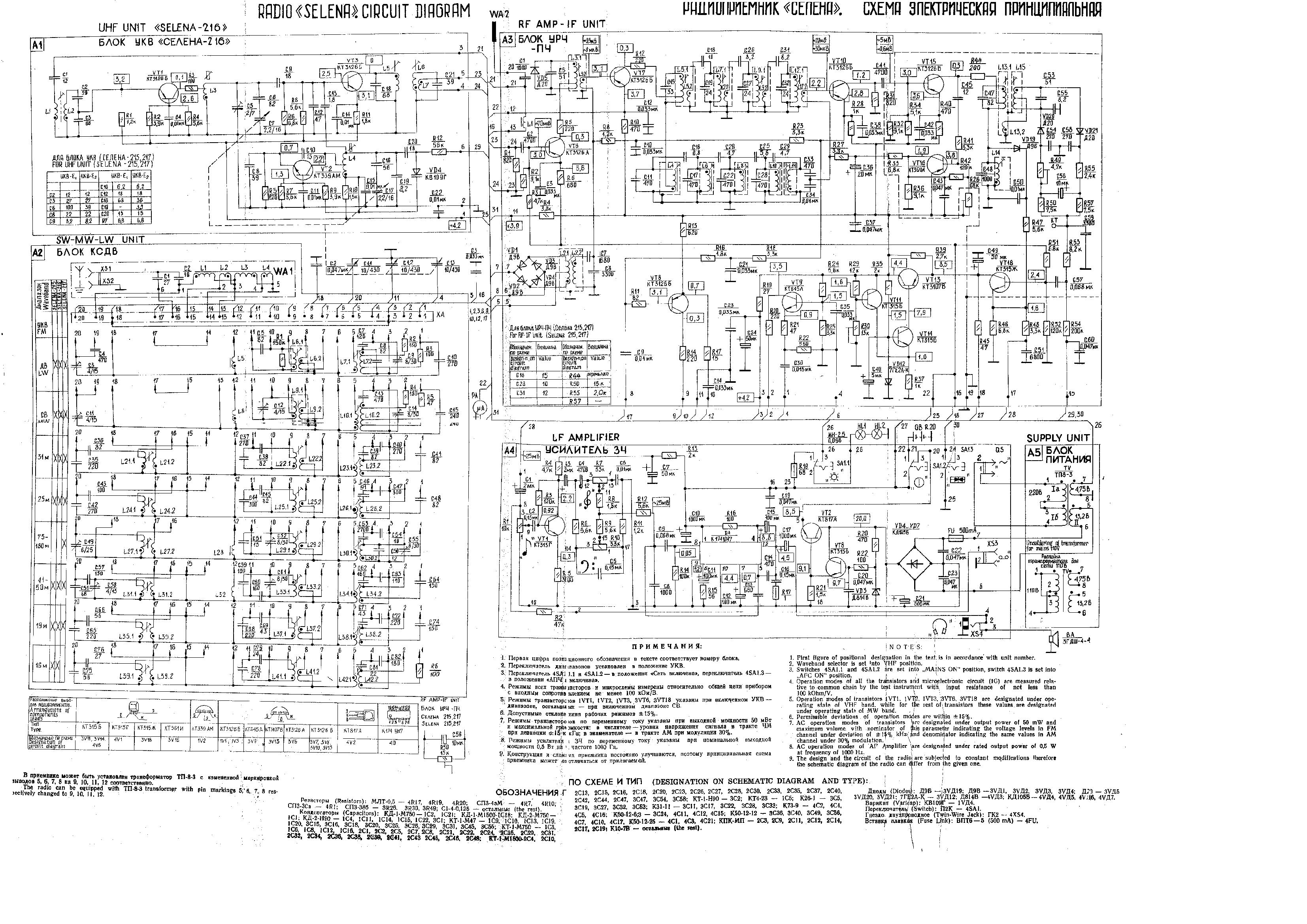

Схемы двух вариантов, последний никогда не попадался.

Источник

Форумы сайта «Отечественная радиотехника 20 века»

Повышение чувств. ОКЕАНА 214 и подобных — ЭТО ПРОСТО. ?.

Повышение чувств. ОКЕАНА 214 и подобных — ЭТО ПРОСТО. ?.

Вот столкнулся, как бы, с недостаточной чувствительностью по тракту УКВ приемника Океан 214, Все контура ПЧ отстроил, блок УКВ отстроен по максимуму, ( не первый год знаком с электроникой), и все же маловато. Проверены все режимы. Читал здесь на форуме, у людей, то- же с этим некоторые вопросы. Приемник попался не тронутый, в очень хорошем состоянии, РЕШИЛ СДЕЛАТЬ» правильное» ИЗ НЕГО РЕТРО НА ПАМЯТЬ. Почему то первый контур ПЧ 10.7 на общей плате, имеет НЕ острый, вялый резонанс. У кого есть рассуждения по этой теме — пишите делитесь. Далее ( после дискуссии) ОПИШУ — ПРОВЕРЕННЫЙ НА ПРАКТИКЕ — МЕТОД УВЕЛИЧЕНИЯ ЧУВСТВИТЕЛЬНОСТИ В ЭТОМ И ПОДОБНЫХ МОДЕЛЯХ приемников( НА ВСЕХ ДИАПАЗОНАХ) ДОБАВЛЕНИЕМ ВСЕГО 2 ДЕТАЛЕЙ, В РАЗРЫВ СОЕДИНЕНИЯ и ВЫ НЕ УЗНАЕТЕ СВОЙ ПРИЕМНИК.

Это чуть позднее о МОДЕРНИЗАЦИИ.

Обсудим вопрос по тракту УКВ. .

Я конечно перестроил УКВ на 87.5 — 108 мГц отлично получилось, полное сопряжение. но все равно почему не хватает усиления на УКВ ( ведь так было изначально) Кто еще по этому вопросу ОКЕАН 214 скажет. хочу узнать, это только в моем экземпляре или это присутствует у многих. ? Ведь должно прилично шуметь, а оно — так себе. И это при точных настройках.

Re: Повышение чувств. ОКЕАНА 214 и подобных — ЭТО ПРОСТО.

Пока время есть, добился приличных результатов по повышению чувствительности приемникам и заметно УЛУЧШИЛ прием НА ВСЕХ ДИАПАЗОНАХ.

Теперь УКВ СТАЛ ЖИВОЙ и чувствительный .

СВ ДВ КВ вообще не УЗНАВАЕМЫ : Повысилось качество приема по частотной характеристике и очень заметно на слух.

ОЧЕНЬ СИЛЬНО улучшилась чувствительность, да и несколько избирательность на ВСЕХ ДИАПАЗОНАХ АМ, что очень важно для радиолюбителей. которые переделывают ОКЕАН 214 для дальнего приема радиолюбительского диапазона.

Радист писал(а): Пока время есть, добился приличных результатов по повышению чувствительности приемникам и заметно УЛУЧШИЛ прием НА ВСЕХ ДИАПАЗОНАХ.

Теперь УКВ СТАЛ ЖИВОЙ и чувствительный .

СВ ДВ КВ вообще не УЗНАВАЕМЫ : Повысилось качество приема по частотной характеристике и очень заметно на слух.

ОЧЕНЬ СИЛЬНО улучшилась чувствительность, да и несколько избирательность на ВСЕХ ДИАПАЗОНАХ АМ, что очень важно для радиолюбителей. которые переделывают ОКЕАН 214 для дальнего приема радиолюбительского диапазона.

Сейчас такая чувствительность, что ничего и не нужно. И не обязательно полевик.

Когда то в былые времена, на самый вход ставил всего четыре детали ВЧ транзистор, емкость, и два резистора. Только хитро включал, ( транзистор должен быть иной проводимости чем в первом (родном каскаде). Расскажу как. Откидываем ( ПРОВОДНИК), что идет от входных цепей на Э —эмитер первого родного входного каскада блока УКВ и его подключим ( ПОСЛЕ ДОРАБОТКИ) на Э — (доп).

К коллектор—(дополнительного) подключить на Э ( родного входного каскада) обычно, там резисто 500 — 1к — это и будет нагрузкой для дополнительного транзистора

Далее, Б базу ( дополнительного) соединить с К — ( дополн) через резистор (подобрать 50- 200к) по максимуму усиления (режим), и С 0.01 на землю с Б —базы (доп.)

Э — (доп) через резистор 1к — на питание до коллекторной катушки ВЧ каскада (родного) и блокировочной емкости в точку подачи питания Если будет проявляться неустойчивость каскада, то запитать через 100 ом и на общий С 0.01.

Остается соединить ОТСОЕДИНЕННУЮ ранее входную (родную) схему к НОВОМУ ДОПОЛНИТЕЛЬНОМУ транзистору подключить к Э — эмиттеру.

Мы получили дополнительный каскад с общей базой и НЕПОСРЕДСТВЕННОЙ СВЯЗЬЮ

Источник

Тема: Океан 214, плохой прием на УКВ

Опции темы

Поиск по теме

похоже на срыв генерации гетеродина, надо бы под 2-ю гармонику настроить (90,8 -6.8)/2 =42 мгц по поводу значения частоты ПЧ могу ошибаться

настроил края диапазона так же как на приемнике с ФМ, выставил те же станции, или мог не на ту гармонику настроить?

гетеродин нужно было вниз перестраивать , а теперь надо режим транзистора в гетеродине скорректировать не знаю, как в 214-ом, в 204-м катушка с отводом, видимо не с того края виточек отматали.Частоту гетеродина меряли?

Попробуйте немного увеличить коллекторный ток транзистора гетеродина. Не поможет, поставьте транзистор с большим усилением. ну и если и это не поможет, то немного увеличьте ёмкость между коллектором и эмиттером генератора.

катушка с отводом, отвод с верхней части витков, отматывал виток с нижней части, частоту не мерил

Можно транзистор на более высокочастотный заменить в дополнение к рекомендациям из поста 24 по схеме Т2 на ГТ328 (применялся в селекторах ТВ) и уменьшить номинал R7

Последний раз редактировалось rv3daf; 09.12.2015 в 00:12 .

Многократно встречался с деградацией транзистров от времени в старых приёмниках. Особенно высокочастотных.Пере ходы звонятся, а усиления нет.Бывает и НЧ. Со временем падает громкость.

Увеличил емкость С12, между эмиттером и коллектором гетеродина на 10 пф, теперь генерация устойчива, работает.

Добавлено через 6 минут(ы) :

Последний раз редактировалось RU9CA; 16.04.2016 в 16:26 . Причина: оверквотинг

Источник

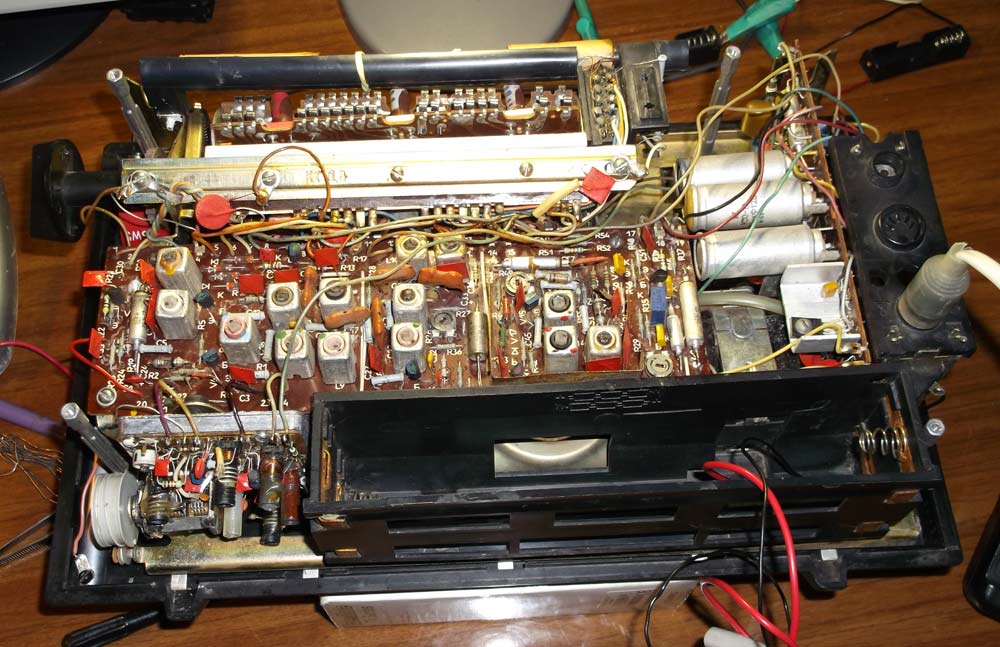

По «Океанам». Океан 214, 209, 205, Selena b-215, 216, 217 — типовые неисправности.

Выглядит вот так, и подлежит немедленной замене по факту наличия. Могут попадаться и в других местах.

В упаковке выглядят вот так, завод-изготовитель определить не удалось, проклятие пока подождёт. В прочем тут скорее разработчиков нужно бить.

Расположение

Неисправность №2 характерна для всех моделей — замыкание пластин КПЕ. Признак — тишина на АМ в правой части шкалы. Как умудрялись их погнуть в аппаратах под пломбами загадка, видимо силой мысли. В комплект к замкнутым КПЕ иногда идут лопнувшие резисторы.

Неисправность №3 тоже перестроечная, характерна для 214 — тишина на АМ. Причина — сигнал не проходит через фильтр ПЧ АМ. Конденсаторы тут хорошие слюдяные, но с чёрными ногами, со временем пропадает контакт в пайке. Зачистить и пропаять с11 с17 с22 с28 с33.

Расположение

Неисправность №4. Нарушение пайки алюминия в к50-12. Временами сильный фон или отходит звук. Характерно в основном для старых моделей Океан 203, 205, 209. В Океане 214 практически не встречается.

Пожалуй стоит ещё упомянуть чисто механические повреждения, а именно распавшийся деревянный каркас и гарантированно поломанную антену, как с этим бороться нужно писать отдельным постом.
